Công nghệ 12: Bài 18. Máy tăng âm

Lý thuyết Công nghệ 12: Bài 18. Máy tăng âm

I. Khái niệm về bộ khuếch đại.

Amplifier là thiết bị dùng để khuếch đại âm thanh.

II. Sơ đồ khối và nguyên lý làm việc của mạch khuếch đại.

1. Sơ đồ khối của bộ khuếch đại.

2. Nguyên lý làm việc của bộ khuếch đại

+ Khối mạch đầu vào: nhận tín hiệu âm thanh từ các nguồn khác nhau như micro, máy hát, cesset, USB, thẻ nhớ, v.v.

+ Mạch tiền khuếch đại: tín hiệu nhận được từ khối mạch đầu vào được khuếch đại đủ để cung cấp cho khối mạch âm sắc.

+ Mạch âm sắc: Điều chỉnh âm trầm, bổng của âm thanh theo ý muốn của người nghe.

+ Mạch khuếch đại trung gian: mạch khuếch đại công suất đủ lớn để cấp cho mạch khuếch đại công suất.

+ Mạch khuếch đại công suất: mạch khuếch đại công suất đủ lớn để xuất ra loa.

+ Loa: phát ra âm thanh.

+ Nguồn cấp: cấp nguồn cho toàn bộ ampli.

III.Nguyên lý hoạt động của khối khuếch đại công suất.

1. Sơ đồ mạch

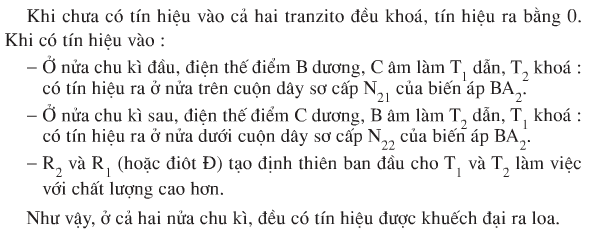

2. Nguyên lý hoạt động.
